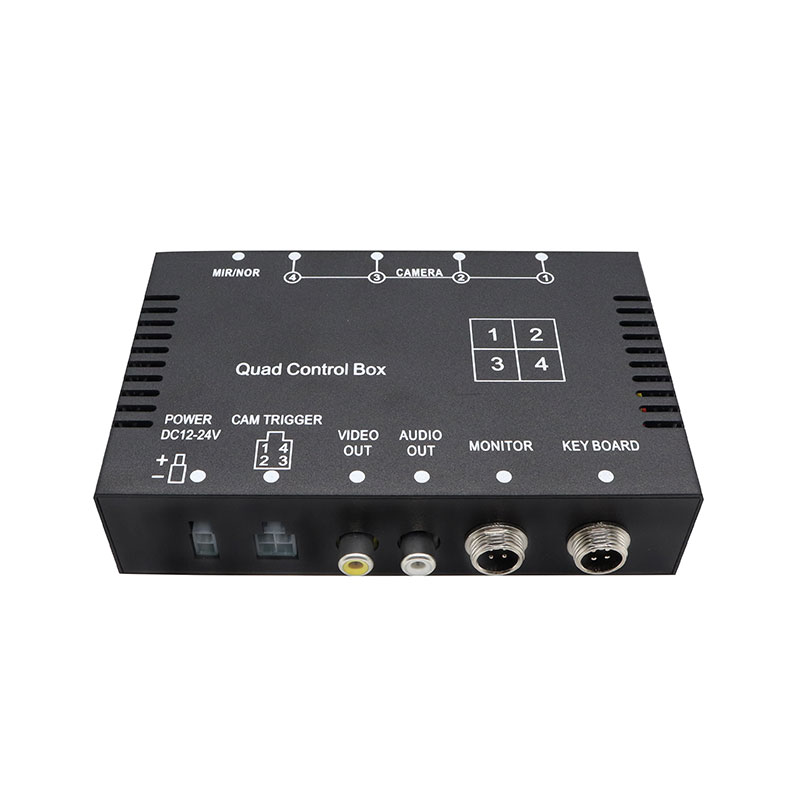

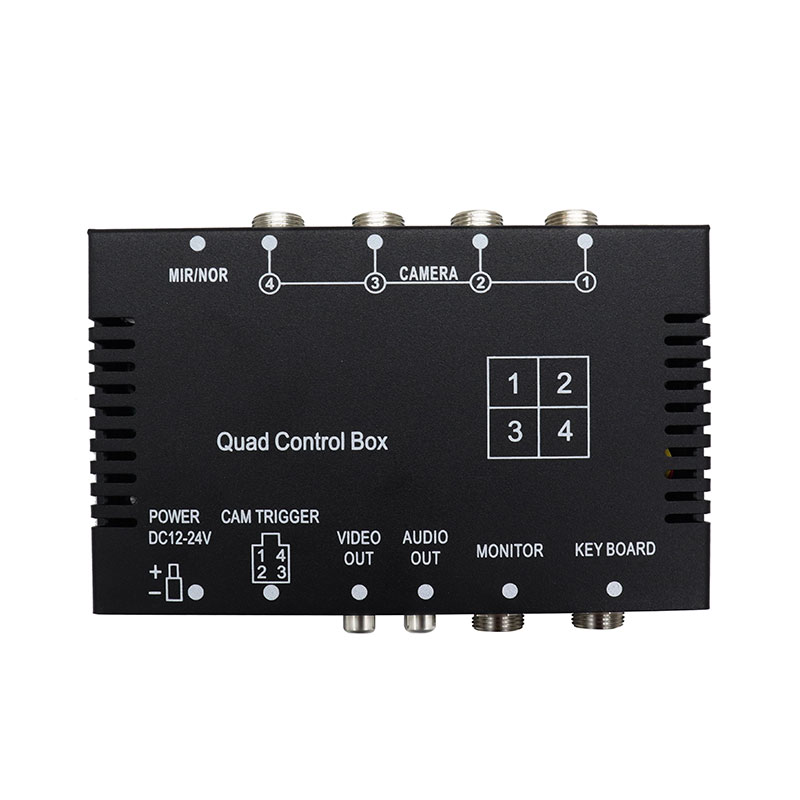

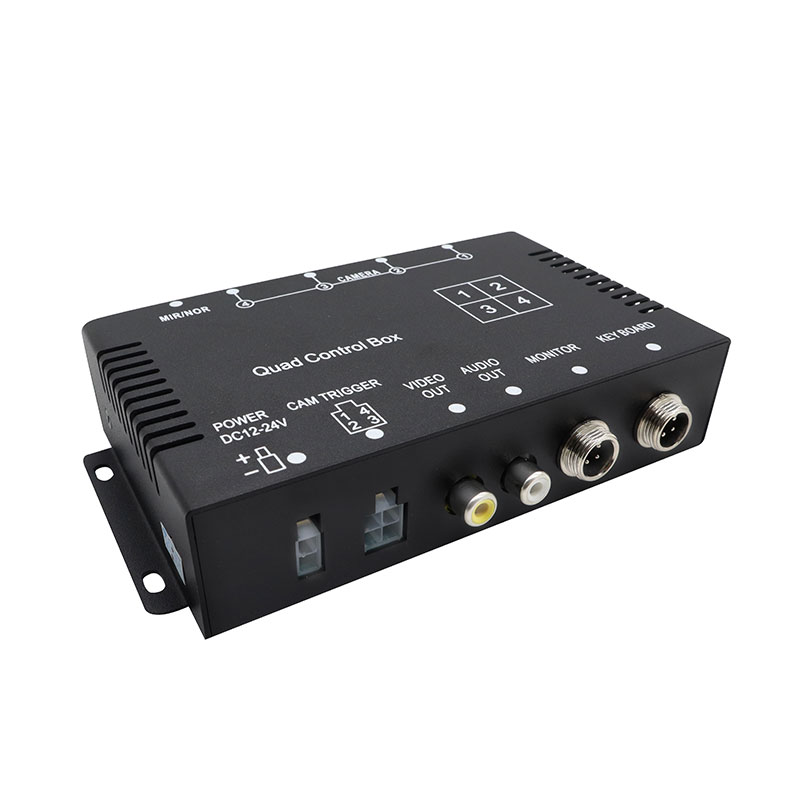

Kotak Kawalan Video Kenderaan 4CH untuk Paparan Berbilang Kamera dan Penukaran Kamera

Daripada menyambungkan berbilang kamera secara terus ke peranti kawalan yang berasingan, pengawal menyediakan 4 input kamera dalam satu unit kompak, membolehkan paparan kamera yang berbeza dipilih dan dipaparkan melalui monitor kenderaan. Sistem ini menyokong empat kamera kenderaan CVBS dan secara automatik boleh membahagikan atau menukar paparan video mengikut mod pengendalian yang dipilih. Setiap kamera boleh dicetuskan secara berasingan, manakala sistem boleh memaparkan kamera yang sepadan secara automatik dalam skrin penuh apabila isyarat pencetus diaktifkan.  Setiap saluran menyokong tetapan cermin bebas / imej biasa, menjadikan sistem sesuai untuk kedudukan pemasangan kamera yang berbeza. Selepas isyarat pencetus dibatalkan, sistem boleh menangguhkan pemulangan imej selama lebih kurang 2 saat sebelum kembali ke keadaan paparan sebelumnya. Ini menjadikan produk itu sesuai untuk penukaran kamera kenderaan, sistem kamera pandangan belakang, pemantauan berbilang kamera dan sistem video kenderaan komersial.

Ciri-ciri Produk

1. Input Berbilang Kamera 4CH

Pengawal menyokong empat input kamera CVBS, membolehkan berbilang kamera kenderaan diintegrasikan ke dalam satu sistem pemantauan video.

Ia boleh dihubungkan dengan:

• Kamera hadapan
• Kamera pandangan belakang
• Kamera sebelah kiri
• Kamera sebelah kanan

Ini menjadikannya sesuai untuk sistem pemantauan kenderaan 4 kamera.

2. Penukaran Kamera Automatik

Apabila isyarat pencetus diaktifkan, kamera yang sepadan secara automatik boleh bertukar kepada paparan skrin penuh.

Fungsi ini berguna untuk aplikasi seperti:

• Pengaktifan kamera undur
• Pemantauan isyarat belok
• Pengaktifan kamera sisi
• Pemantauan pintu atau kenderaan khas

3. Kawalan Pencetus Individu

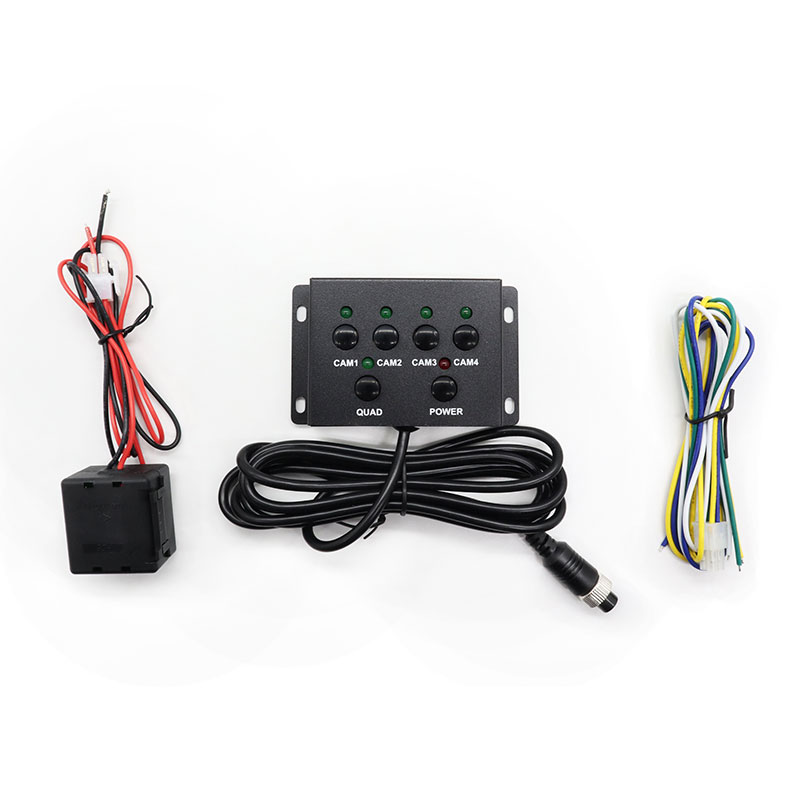

Setiap kamera boleh dicetuskan secara berasingan. Pengguna boleh memilih mana-mana daripada empat saluran kamera melalui wayar pencetus atau operasi manual, memberikan kawalan fleksibel untuk konfigurasi kenderaan yang berbeza.

4. Keutamaan Kamera Boleh Dikonfigurasikan

Sistem ini menyokong tetapan keutamaan paparan untuk: CAM1 / CAM2 / CAM3 / CAM4. Ini membolehkan pemasang menentukan kamera mana yang harus diutamakan apabila berbilang isyarat pencetus diterima.

5. Pelbagai Pilihan Penyambung Video

Output video boleh didapati melalui: Penyambung Penerbangan RCA / 4P. Ini memberikan fleksibiliti untuk penyepaduan dengan monitor kenderaan yang berbeza dan sistem pendawaian kamera.

Parameter Produk

Jenis Produk: Kotak Kawalan Video Kenderaan D1 4CH

Input Kamera: 4CH CVBS

Pemilihan Kamera: Pencetus Individu / Pemilihan Manual

paparan: Penukaran Automatik Skrin Penuh

Keutamaan Paparan: CAM1 / CAM2 / CAM3 / CAM4

Tetapan Imej: Biasa / Cermin

Fungsi Pencetus: Pencetus Kamera Individu

Kelewatan Pulangan Pencetus: lebih kurang 2 Saat

Format Video: PAL / NTSC

Audio: Output Audio Disokong

Output Kuasa: 12V untuk Kamera dan LCD

Voltan Kerja: 9V–32V

Perlindungan: Voltan Tinggi / Voltan Rendah / Perlindungan Lebihan

Penyambung Output Video: Penerbangan RCA / 4P

Dimensi: 155 × 87 × 32mm

Senario Aplikasi

1. Sistem Kamera Lori

Pengawal boleh menyambungkan berbilang kamera ke sistem kamera trak, termasuk kamera depan, belakang dan sisi.

2. Pemantauan Kenderaan Perdagangan

Sesuai untuk sistem pemantauan video kenderaan komersial di mana beberapa kamera perlu disambungkan ke satu paparan kenderaan.

Permohonan boleh termasuk:

• Lori penghantaran
• Kenderaan logistik
• Kenderaan servis
• Kenderaan utiliti
• Van komersial
• Sistem Kamera Bas

Pengawal video 4CH boleh disepadukan ke dalam sistem kamera bas untuk pemantauan hadapan, belakang dan sisi.

3. Kenderaan Pembinaan

Sesuai untuk pembinaan dan kenderaan khas yang memerlukan pandangan kamera berbilang di sekeliling kenderaan.

Contohnya termasuk:

• Trak buang sampah
• Trak pembancuh konkrit
• Jengkaut
• Pemuat roda
• Kenderaan tujuan khas
• Sistem Kamera Pandangan Belakang

Pengawal boleh digunakan sebagai pengawal kamera sandaran untuk memaparkan kamera belakang secara automatik apabila pencetus terbalik diaktifkan.

4. Sistem Pemantauan Berbilang Kamera

Untuk kenderaan yang memerlukan berbilang sudut tontonan, pengawal video berbilang kamera menyediakan pensuisan kamera berpusat dan pengurusan paparan.

Konfigurasi Kamera Kenderaan Biasa

Sistem Kenderaan 4 Kamera Biasa:

• CAM1 → Kamera Pandangan Hadapan
• CAM2 → Pandangan Belakang / Kamera Sandaran
• CAM3 → Kamera Pandangan Sisi Kiri
• CAM4 → Kamera Pandangan Sebelah Kanan

Kawalan:

Kawat Pencetus / Pemilihan Manual

paparan: Penukaran Skrin Penuh Automatik

Imej: Normal / Cermin Boleh Dipilih

Video: CVBS

Kuasa: 9–32V

Soalan Lazim

S1: Berapa banyak kamera yang boleh disokong oleh kotak kawalan video ini?

Pengawal menyokong 4 input kamera CVBS.

S2: Bolehkah setiap kamera dicetuskan secara berasingan?

ya. Setiap kamera boleh dicetuskan secara individu melalui wayar pencetus.

S3: Bolehkah kamera dipaparkan secara automatik dalam skrin penuh?

ya. Apabila isyarat pencetus yang sepadan diaktifkan, kamera yang dipilih boleh bertukar secara automatik ke paparan skrin penuh.

S4: Bolehkah saya memilih kamera secara manual?

ya. Mana-mana daripada empat saluran kamera boleh dipilih melalui fungsi kawalan.

S5: Bolehkah setiap kamera menggunakan tetapan cermin yang berbeza?

ya. Setiap saluran menyokong tetapan imej normal atau cermin bebas.

S6: Apakah kenderaan yang boleh menggunakan pengawal ini?

Ia boleh digunakan untuk trak, bas, kenderaan komersial, kenderaan pembinaan, kenderaan khas dan sistem kamera armada.

S7: Adakah ia menyokong kenderaan 24V?

ya. Voltan kerja ialah 9–32V, menjadikannya sesuai untuk aplikasi kenderaan 12V dan 24V.

S8: Adakah pengawal menyokong PAL dan NTSC?

ya. Kedua-dua format video PAL dan NTSC disokong.

S9: Adakah ia menyokong audio?

ya. Pengawal menyokong output audio.

S10: Apakah yang berlaku selepas pencetus dibatalkan?

Selepas pencetus dibatalkan, imej boleh kekal selama lebih kurang 2 saat sebelum kembali ke keadaan paparan sebelumnya.
